インベストメント鋳造が高性能ステンレス鋼ポンプおよびバルブの「ゴールドスタンダード」である理由

流体取り扱い業界では、信頼性は交渉の余地がありません。インベストメント鋳造 (ロストワックス プロセス) が、優れた耐食性、複雑な内部形状、比類のない圧力完全性を提供するステンレス鋼ポンプ インペラとバルブ ボディの製造に推奨される理由をご覧ください。

1. 流体制御における精度の重要な要求

ポンプやバルブは、腐食性の化学処理から高圧の石油やガス システムに至るまで、最も要求の厳しい環境で動作することがよくあります。これらの用途では、表面粗さや内部欠陥により砂型鋳造では不十分なことがよくあります。

インベストメント鋳造はギャップを埋め、流体効率と長期耐久性を保証する「ニアネットシェイプ」ソリューションを提供します。

2. ポンプおよびバルブエンジニアリングの主な利点

A. 複雑な内部チャネルとインペラベーン

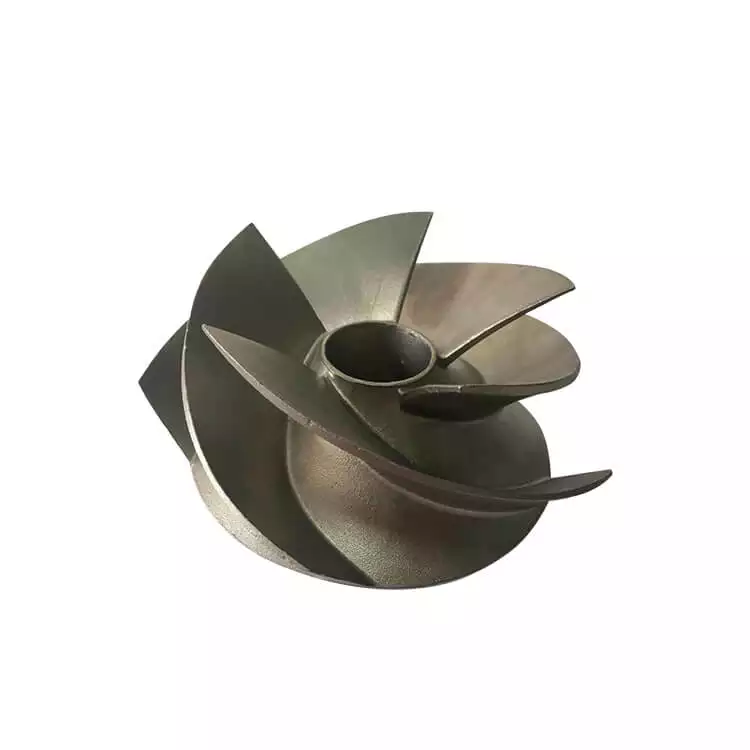

ポンプ製造における最大の課題の 1 つは、インペラの複雑な内部曲線を作成することです。

インベストメント鋳造により、乱流を最小限に抑え、油圧効率を最大化する、スムーズで正確な内部ベーンが可能になります。

砂型鋳造では、キャビテーションにつながる粗い溝が形成されます。インベストメント鋳造の滑らかな仕上げ (Ra 3.2 以上) により、ポンプのライフサイクルが大幅に延長されます。

B. 優れた耐食性 (合金の完全性)

CF8M (316 SS) や CF3M (316L SS) などのステンレス鋼合金は高価です。

利点: ロストワックスプロセスにより、材料の無駄が最小限に抑えられます。さらに重要なことは、セラミック シェル内の制御された冷却により、より均一な粒子構造が保証され、粒界腐食に対する金属の耐性が強化されることです。

C. 漏れのない圧力の完全性

バルブは極度の圧力定格 (クラス 150 ～ クラス 2500) に耐える必要があります。

利点: インベストメント鋳造により、気孔のリスクが軽減されます。堅固で緻密な鋳造により、バルブ本体が浸出や故障を起こすことなく、厳しい静水圧および空気圧テストに合格できることを意味します。

3. 技術的な詳細: ポンプ/バルブ鋳造用の一般的な合金

このテーブルにより、高い「情報獲得」と権限が追加されます。

4. 「高コスト」神話の克服

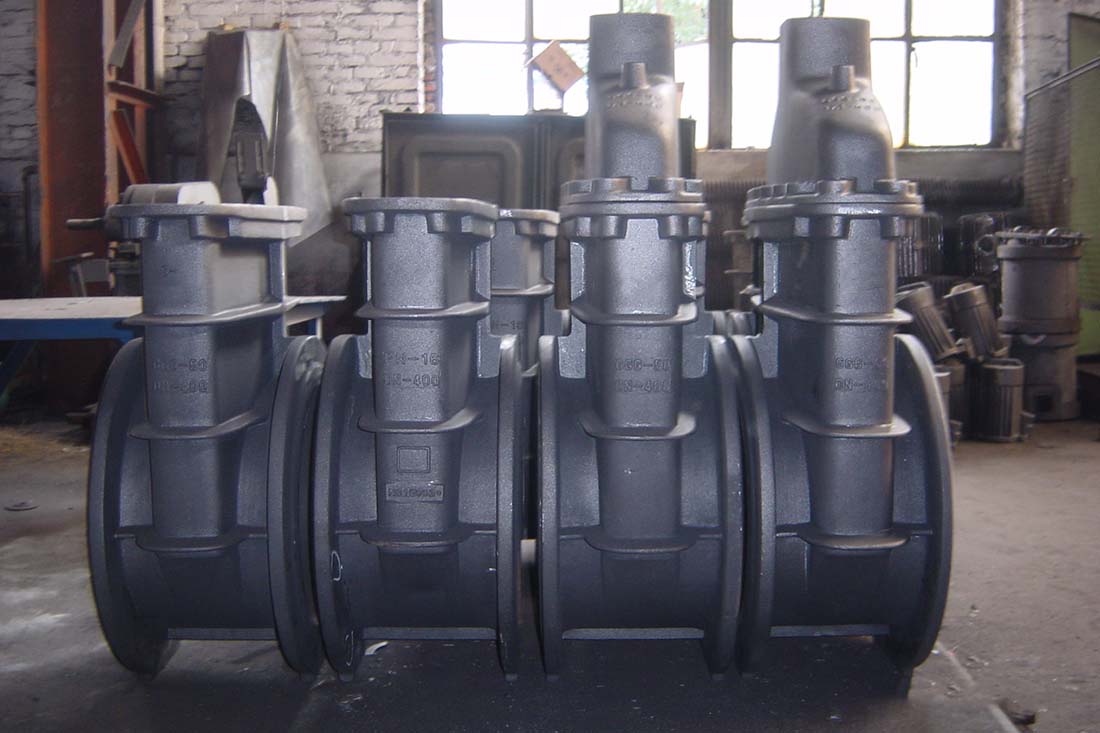

ステンレス鋼ゲート バルブ の初期工具は 砂型鋳造よりも高価になる可能性がありますが、**総所有コスト (TCO) は低くなります。

1. 機械加工の削減: バルブシートとフランジ面の仕上げ加工は最小限で済みます。

2. 重量の最適化: より薄く、より強力な壁を設計して、使用するステンレス鋼の総重量を削減できます。

3. 一貫性: 大量のアクチュエータ コンポーネントに対して 100% の再現性。

5. 品質管理: バルブの安全性の確保

Google で上位にランクされるためには、安全基準について言及する必要があります。プレミアム キャスティング パートナーは以下を提供する必要があります。

分光分析: ニッケルとモリブデンの含有量が仕様どおりであることを確認します。

PT (染料浸透試験): バルブ本体の表面の微小亀裂を検出します。

肉厚超音波試験: バルブが ASME B16.34 で要求される最小肉厚を満たしていることを確認します。

6. 結論: 流体ハンドリングの未来

次世代の高効率ポンプや漏れ防止バルブを設計するエンジニアにとって、インベストメント鋳造は単なる選択肢ではなく、戦略的な利点となります。ステンレス鋼の冶金学的卓越性との幾何学的自由度を組み合わせています。 ロストワックスプロセス.

合金グレード	同等	キーのプロパティ	共通アプリケーション
CF8M	316ステンレス	優れた耐食性	ケミカルポンプ、ボールバルブ
CF3M	316Lステンレス	炭素を減らし、溶接の腐食を回避します	医薬品および食品グレード
CD4MCu	二相ステンレス	高い強度と耐浸食性	スラリーポンプ、マイニングバルブ
CN7M	アロイ20	耐硫酸性	酸処理装置
