インベストメント鋳造プロセス： 総合ガイド

1. インベストメント鋳造入門

ロストワックス鋳造としても知られるインベストメント鋳造は、複雑で高精度の金属鋳造部品を製造するために使用される製造プロセスです。その歴史は5,000年以上前にさかのぼり、古代エジプトや中国で初期の用途が発見されています。今日では、複雑な形状を優れた表面仕上げで製造できることから、航空宇宙、自動車、医療、産業機械などの産業で広く使用されている。

この方法は、その精度、多用途性、最小限の後処理でネットシェイプに近い部品を作る能力で高く評価されている。小型の複雑な部品であれ、中型の複雑な部品であれ、インベストメント鋳造は依然として最も効果的な製造技術のひとつである。

2. インベストメント鋳造の仕組み ステップ・バイ・ステップのプロセス

2.1. ワックスパターンの作成

ロストワックス鋳造プロセスは、最終的な金属部品を再現するワックスモデルの作成から始まります。このワックスパターンは射出成形で作られ、溶けたワックスを金属の型（ダイ）に注入します。

- 使用されるワックスの種類 メーカーは通常、最適なパターン形成のために合成ワックス、またはパラフィン、蜜蝋、樹脂のブレンドを使用する。

- ワックスパターンの精度 ワックスパターンは最終製品の正確なレプリカであるため、ワックスの欠陥は最終的な鋳造に影響を与える可能性がある。

2.2. ワックスパターンの組み立て

個々のワックスパターンが作成されると、それらはワックスランナーシステムに取り付けられ、しばしば 「ツリー 」と呼ばれるクラスターを形成します。

- スプルーとランナーシステム： ワックス・ツリーには中央のワックス・スプルーがあり、溶融金属が各部品のキャビティに流れ込む通路の役割を果たす。

- 1つの金型に複数のパターン： この技術により、メーカーは複数の鋳物を同時に生産することができ、効率が向上する。

2.3. セラミック・シェルの形成

金属鋳造用の鋳型を作るために、ワックスツリーをセラミックスラリーに繰り返し浸漬し、その後、微細な耐火材を浸漬する。

- シェルの厚みを作る： 複数の層（通常5～7層）が塗布され、各層が乾燥してから次の層が追加される。

- 乾燥と硬化： 数回のコーティングの後、シェルを完全に乾燥・硬化させる。

2.4. ワックス除去（脱脂）

硬化したセラミック・シェルは、ワックスを除去して中空にする必要があります。

- 蒸気オートクレーブ法： 高圧蒸気を使ってワックスを溶かし出す。

- フラッシュファイア法 高熱でワックスを焼き切る。

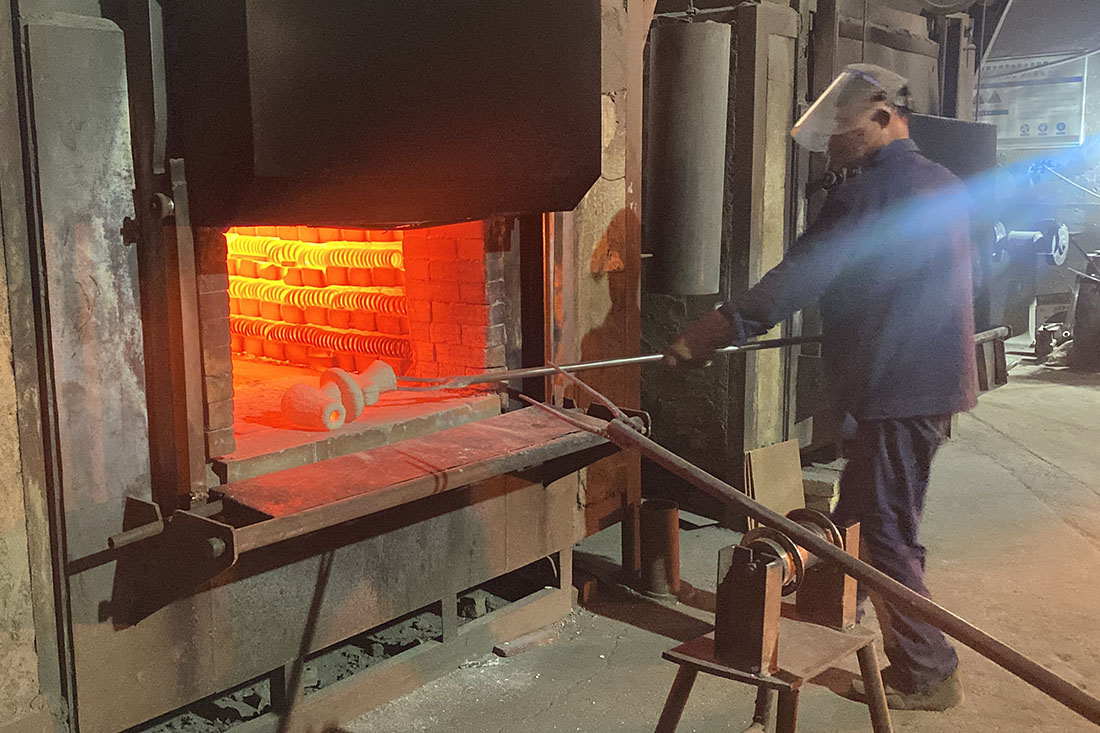

2.5. シェル予熱と金属注入

ワックスを除去した後、セラミックモールドを加熱して水分を除去し、構造を強化する。

- 溶融金属の注入： 目的の金属（鉄、アルミニウム、真鍮など）を溶かし、加熱した鋳型に流し込む。

- 重力鋳造または真空鋳造： 金属と用途に応じて、重力鋳造または真空鋳造が使用される。

2.6. シェル除去と洗浄

金属が冷えて固化した後、セラミック・シェルが破壊されます。

- 洗浄方法： サンドブラスト、薬液浴、機械的ノッ クにより、残存するセラミック材料を除去する。

- 仕上げ工程： 最終仕様を達成するために、熱処理、機械加工、研磨が施されることがある。

3. インベストメント鋳造の利点

インベストメント鋳造にはいくつかの利点があります：

- 高精度： 1インチあたり±0.005インチの厳しい公差。

- 複雑な形状： 複雑な内部空洞と薄肉設計。

- 優れた表面仕上げ: 表面が滑らかなため、後処理の必要性が減少します。

- 材料の多様性： 鉄および非鉄金属の鋳造が可能。

4. インベストメント鋳造の欠点

インベストメント鋳造には、その利点にもかかわらず、いくつかの欠点があります：

- より高い初期費用： 高価な工具および型。

- リードタイムが長い： 複数の工程を経るため、生産サイクルが長くなる。

- サイズの制限： 極端に大きな部品には適さない。

5. インベストメント鋳造の用途

インベストメント鋳造の用途

- 航空宇宙： 航空宇宙：タービンブレード、航空機部品

- 自動車： エンジン部品、トランスミッション部品

- 医療：外科用インプラント、人工装具

- 産業機械 ポンプハウジング、ギア

6. インベストメント鋳造に使用される材料

一般的な材料は以下の通り：

- 鉄金属： ステンレス鋼、炭素鋼、工具鋼。

- 非鉄金属： アルミニウム、青銅、真鍮、チタン。

7. インベストメント鋳造の革新と今後の動向

- ワックスパターンの3Dプリンティング： 金型製作コストの削減。

- セラミックシェル製造の自動化： 効率を高める。

- 環境に優しいプロセス： 生分解性ワックスとリサイクル可能な材料の使用。

8. 結論

インベストメント鋳造は、高品質で複雑な金属部品を製造するための重要な製造技術であり続けている。自動化、3Dプリンティング、持続可能性の進歩に伴い、インベストメント鋳造の将来は有望である。
