シリカ ゾル シェル インベストメント鋳造: 高品質の精密鋳造とコスト最適化の鍵

シリカゾルシェル技術は、高精度鋳造部品を製造するための最も先進的で信頼性の高いプロセスの 1 つとして、世界のインベストメント鋳造業界で広く認識されています。優れた表面仕上げ、低い再加工率と不合格率、安定した品質性能、幅広い材料適応性などの優れた利点をもたらします。

現代の精密鋳造生産において、 インベストメント鋳造 の費用対効果は 主にシェル システムの性能とコストによって決まります。これは結合剤（シリカゾル）の影響だけでなく、シェルの総質量分率のほぼ90％を占める耐火物（砂や粉末）にも密接に関係しています。

開発と産業応用

1990年代初頭から、当社は 中温ワックス- シリカゾルシェルプロセスを導入しました。過去数十年にわたり、この技術は急速に発展し、約 1,000 のインベストメント鋳造鋳造所がこの技術を採用しています。

同時に、以前は 水ガラスシェルシステムを使用していた多くのメーカーは 、徐々に 低温ワックス-シリカゾルシェルシステムに移行しています。工業的な実践によれば、このプロセスは、中型から大型の鋳物 (10 ～ 200 kg) を製造する場合、従来の中温ワックス システムと比較して大きな利点があることが示されています。

しかし、その技術的利点にもかかわらず、シリカ ゾル シェル技術は依然として 3 つの大きな制限に直面しています。

• 生産コストが高い

• 長い製造サイクル

• ノックアウト（脱殻）性能が低い

これらの要因により、多くの市場で水ガラスおよび複合シェルシステムの完全な置き換えが妨げられています。

表面品質と寸法精度に対する中程度の要件を備えた付加価値の低い商用鋳造品の場合、 依然としてコストが市場競争の支配的な要因となっています。.

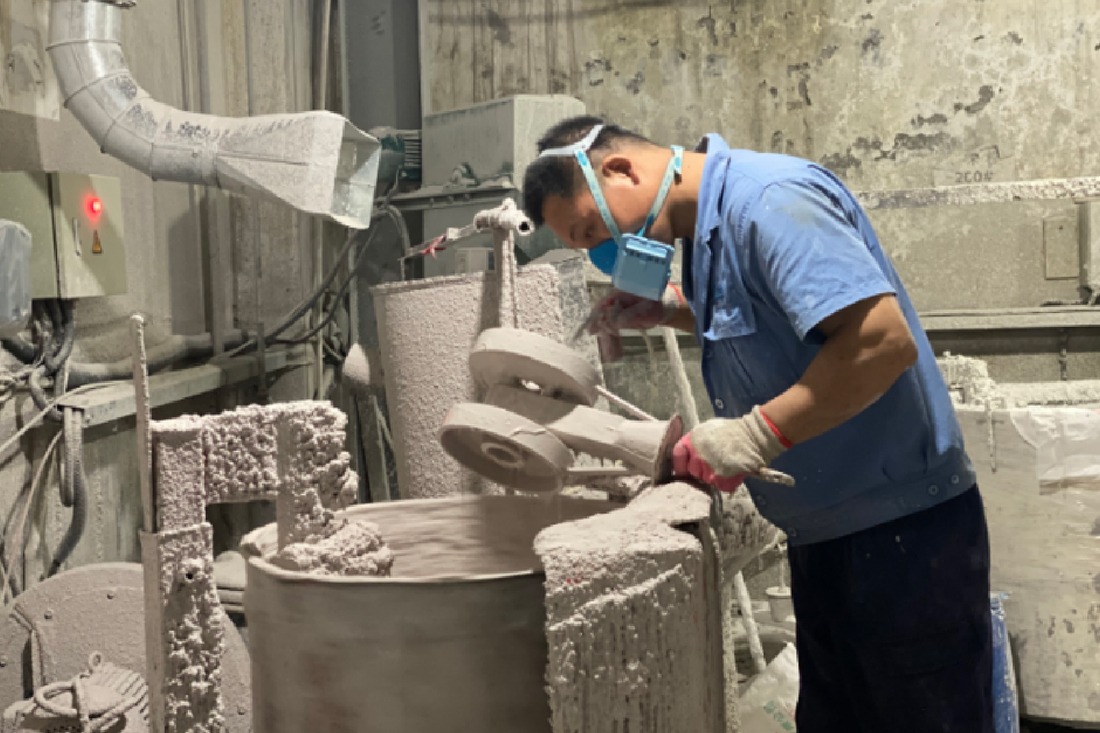

2. シリカゾルシェル用耐火物の基本要件

2.1 高い耐火性と熱安定性

シリカゾルシェルは、1000 ～ 1200°C の高温焼成 (保持時間 0.5 ～ 1 時間)に耐える必要があります。重力注入中、シェルは高温の溶融金属の浸食と静圧にもさらされます。

したがって、シェルの材質は以下を提供する必要があります。

• 高い高温強度（耐クリープ性）

• 優れた熱化学的安定性

• 金属酸化物または合金元素との反応に対する耐性

高温では、シェルは変形、亀裂、焼結欠陥、または金属の貫通を引き起こす可能性のある低融点相を形成してはなりません。

温度要件は合金の種類によって異なります

必要な耐火性能は鋳造材料によって異なります。

• ステンレス鋼・耐熱鋼： 注湯温度1600～1700℃

• 炭素鋼・低合金鋼： 1500～1600℃

• 鋳鉄： 1350～1450℃

• 非鉄合金（銅/アルミニウム）： 1200℃ / 750℃

合金の種類に関係なく均一に高品位の耐火物を使用すると、コストが増加し、シェルの崩壊性が低下してシェイクアウトが困難になる可能性があります。

インベストメント鋳造生産において最適なコストパフォーマンスのバランス を達成するには、合金の種類に基づいた耐火材料の合理的な選択が不可欠です。.

業界の洞察: シェル材料の組み合わせの最適化

世界的に一般的なシリカ ゾル シェル システムでは、通常、次のものが使用されます。

• ジルコンサンド（フェイスコート）

• 焼成カオリンまたはアルミノケイ酸塩耐火物（バックアップ層）

ただし、材料の選択と配合を改善すると、以下の機能がさらに向上します。

• シェルの透過性

• 高温強度バランス

• ノックアウト効率

• 全体的な生産コストの削減

主要技術比較表

結論

シリカゾルシェル技術は、依然として現代の精密インベストメント鋳造の基礎となっています。その優れた表面品質とプロセス安定性により、ハイエンド用途には不可欠なものとなっています。ただし、コストと殻の除去の課題により、 最適化された耐火材料の選択の重要性が浮き彫りになります。.

耐火材料を合金の種類および鋳造要件と科学的に適合させることにより、メーカーは 鋳造品質、生産効率、コスト競争力を大幅に向上させ、インベストメント鋳造生産における性能と経済性の真のバランスを達成することができます。

カスタマイズされた見積もりについては お問い合わせ ください〜
